КСО серии "R-SMART"

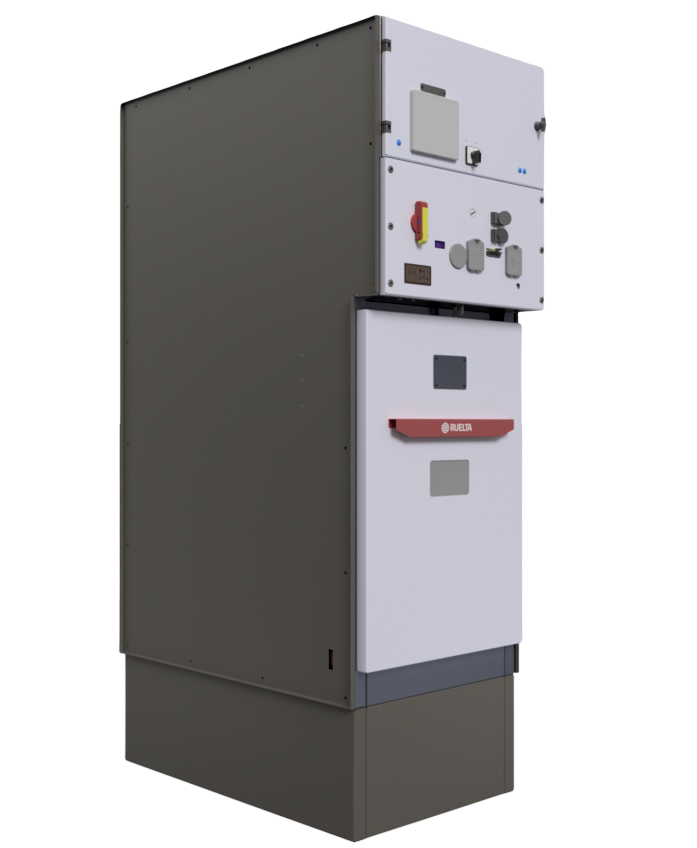

Камеры сборные одностороннего обслуживания серии "R-SMART"

Описание

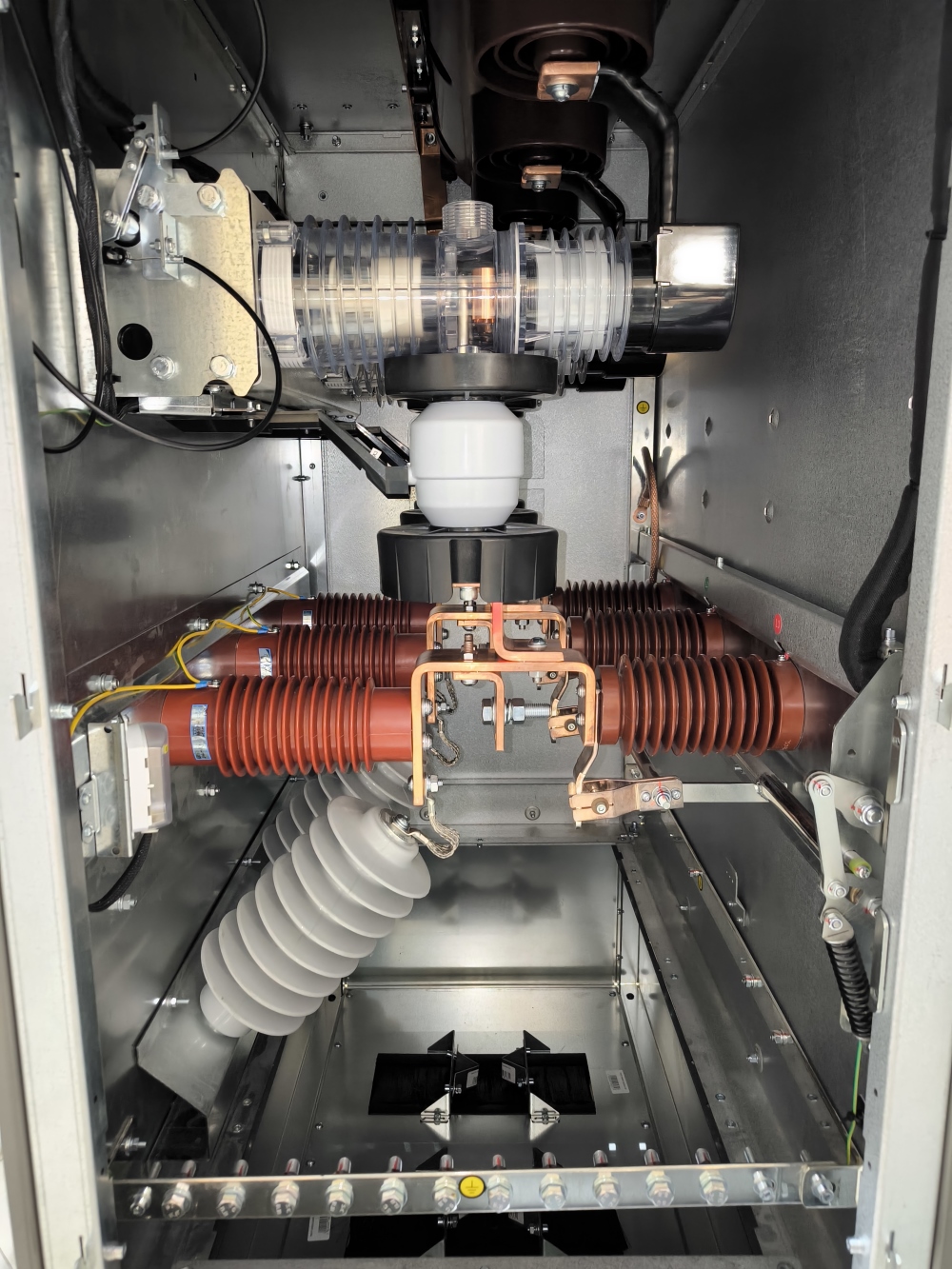

КСО серии "R-SMART" - камеры сборные одностороннего обслуживания с воздушной изоляцией серии "R-SMART" на номинальное напряжение 6-10кВ, номинальный ток сборных шин до 1000А. Камеры данной серии предназначены для приема и распределения электроэнергии сетях с изолированной, резистивно-заземлённой или заземленной через дугогасящий реактор нейтралью. КСО серии "R-SMART" комплектуются трехпозиционными разъединителями и вакуумными выключателями ISM с комбинированными датчиками тока и напряжения серии VCS_SMART с интегрированной системой измерения, релейной защиты и автоматики. Также КСО серии "R-SMART" могут комплектоваться трехпозиционными выключателями нагрузки, предохранителями, ограничителями перенапряжений и пр.

Технические характеристики

  • Номинальное напряжение: 6; 10; 15; 20кВ
  • Номинальный ток сборных шин: 630; 1000А
  • Номинальная частота: 50Гц
  • Ток термической стойкости: до 16кА
  • Ток электродинамической стойкости: до 41кА
  • Климатическое исполнение и категория размещения: У3
  • Степень защиты по ГОСТ 14254 (КСО): не менее IP2X
  • Верхнее рабочее значение температуры окр. воздуха: +40°С
  • Нижнее рабочее значение температуры окр. воздуха: -45°С
  • Высота установки над уровнем моря: до 1000м

Преимущества

  • Инновационная система защиты и измерений
  • Встроенная функция коммерческого учета
  • Широкий диапазон измерений по току и напряжению в одном типоразмере датчиков
  • Минимальный набор аппаратов и приборов в схемах главных цепей, вторичных цепях
  • Отсутствие негативных явлений, таких как насыщение магнитопровода и феррорезонанс
  • Стоимость реализации проекта не превышает стоимость решения на базе КСО классического конструктива
