Описание
БКТПБ серии "Неман" – блочные комплектные трансформаторные подстанции в бетонной оболочке серии "Неман" на номинальное напряжение 6-35/0,4-0,69кВ, мощностью силовых трансформаторов до 6300кВА. БКТПБ серии "Неман" предназначены для приема, преобразования и распределения электроэнергии сетях с изолированной, резистивно-заземлённой или заземленной через дугогасящий реактор нейтралью на стороне ВН и глухозаземленной нейтралью на стороне НН.
Конструктивно БКТПБ серии "Неман" выполнены в виде монолитных железобетонных корпусов со стальными или алюминиевыми дверями и жалюзийными решетками, монолитных железобетонных кабельных полуэтажей, железобетонных или металлических крыш. В зависимости от проекта БКТПБ серии "Неман" могут быть укомплектованы сухими или масляными трансформаторами, КСО, КРУ, НКУ различных исполнений и комплектаций, кабельными или шинными перемычками, щитовым и многим другим оборудованием.
Технические характеристики
- Номинальная мощность силового трансформатора: 25-6300кВА
- Номинальное напряжение на стороне ВН: 6; 10; 15; 20; 35кВ
- Номинальное напряжение на стороне НН: 0,4; 0,69кВ*
- Номинальный ток сборных шин на стороне ВН: 250-2000А
- Номинальный ток сборных шин на стороне НН: 100-6300А*
- Номинальная частота: 50Гц
- Ток термической стойкости на стороне ВН: до 40кА*
- Ток электродинамической стойкости на стороне ВН: до 81кА*
- Ток термической стойкости на стороне НН: до 100кА*
- Ток электродинамической стойкости на стороне НН: до 100кА*
- Климатическое исполнение и категория размещения: У1
- Степень защиты по ГОСТ 14254: не менее IP43*
- Верхнее рабочее значение температуры окр. воздуха: +45°С
- Нижнее рабочее значение температуры окр. воздуха: -45°С
- Высота установки над уровнем моря: до 1000м
- * - другие значения и исполнения доступны по спецзаказу
Преимущества
- Гибкость комплектации
- Удобство обслуживания
- Безопасность персонала и оборудования
- Высокая заводская готовность
- Минимальные транспортные расходы
- Минимальные сроки монтажа на объекте
- Высокая механическая прочностью и долговечность
- Архитектурная интеграция и эстетика

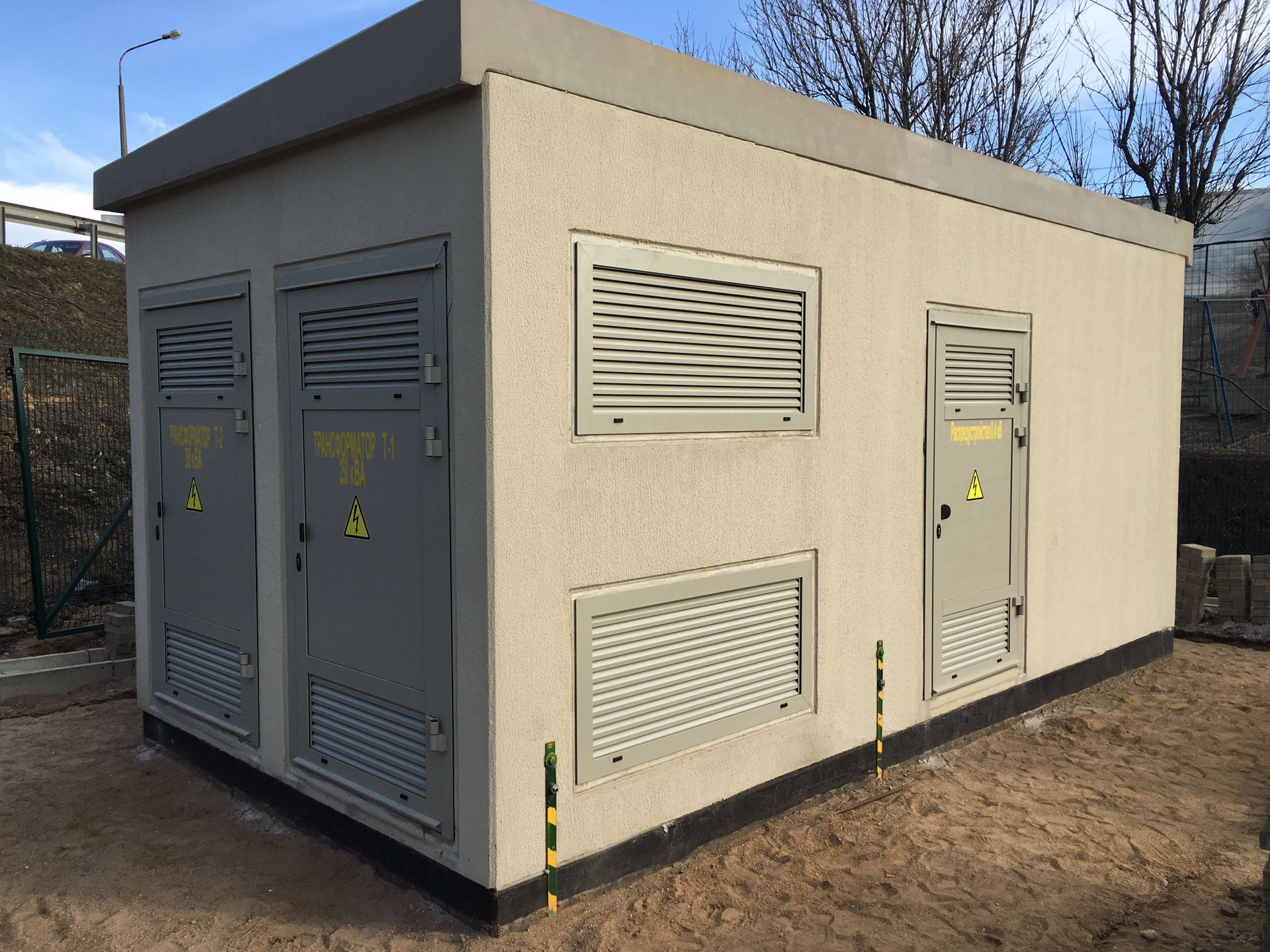

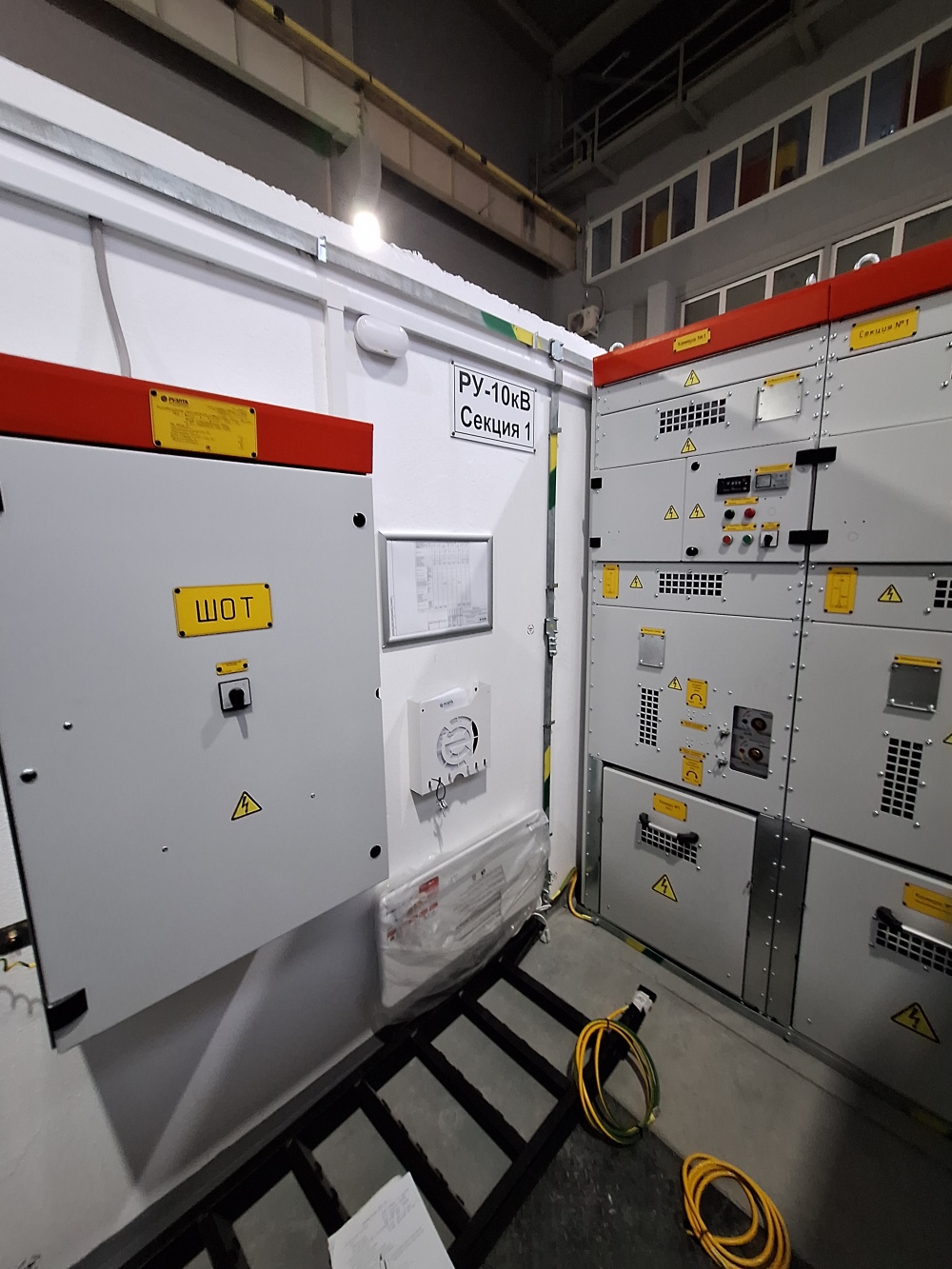

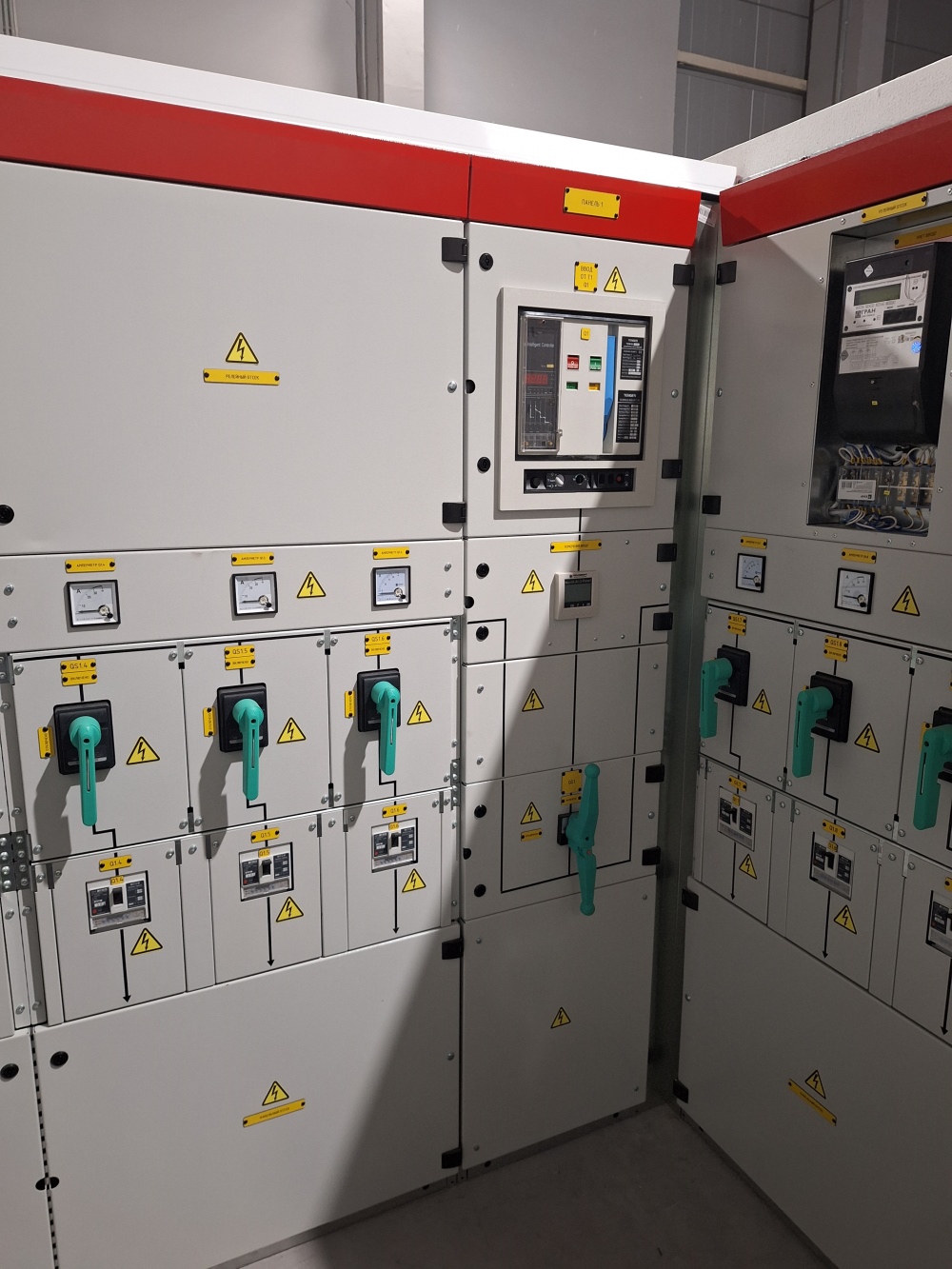

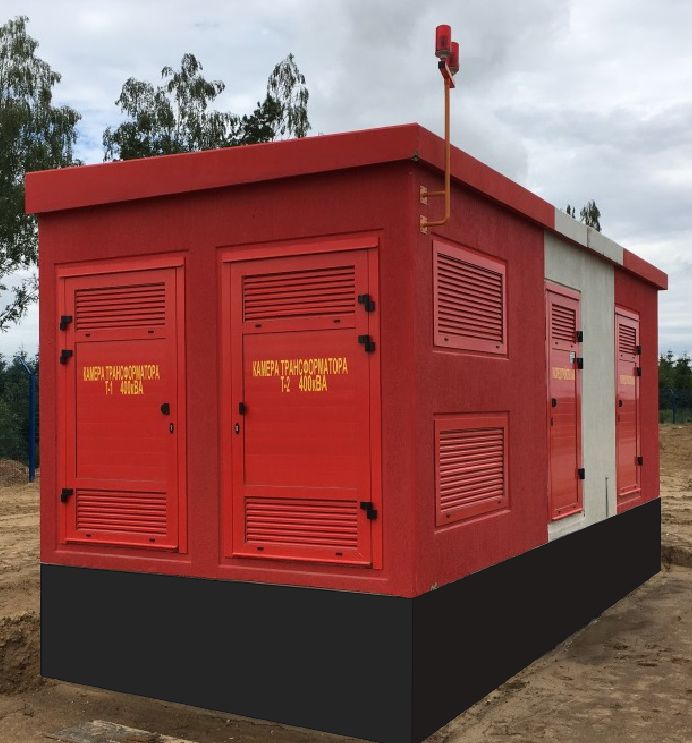

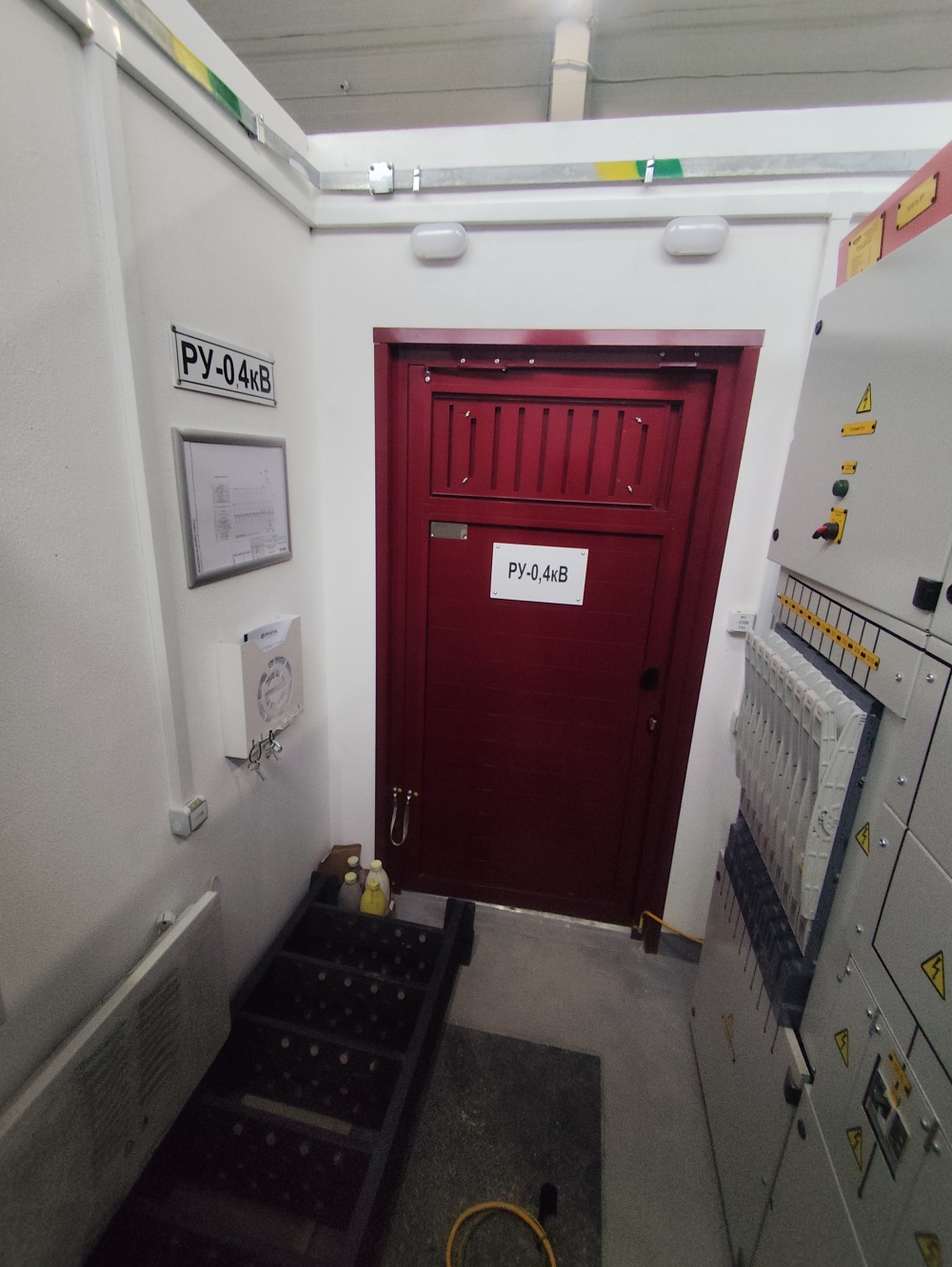

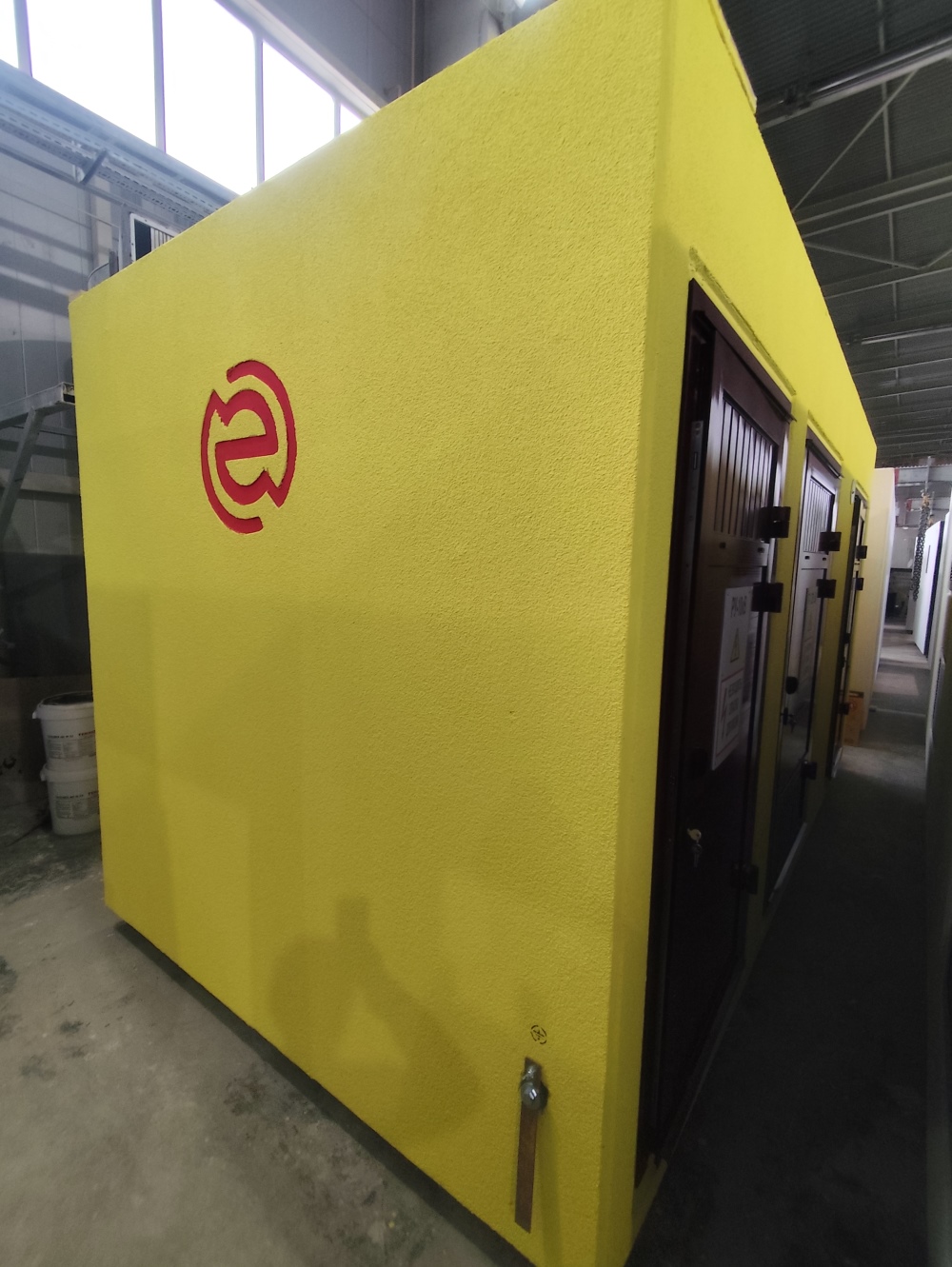

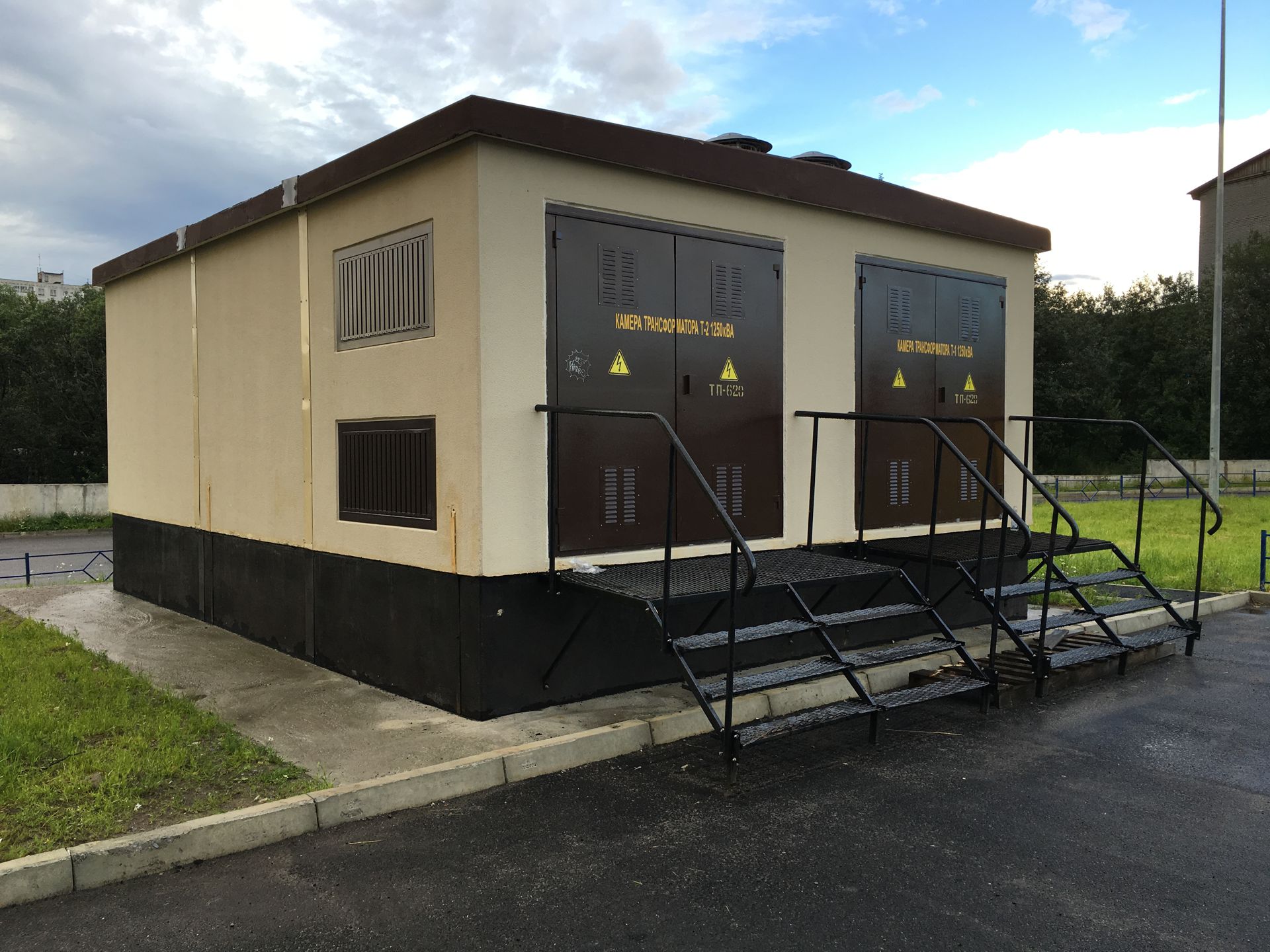

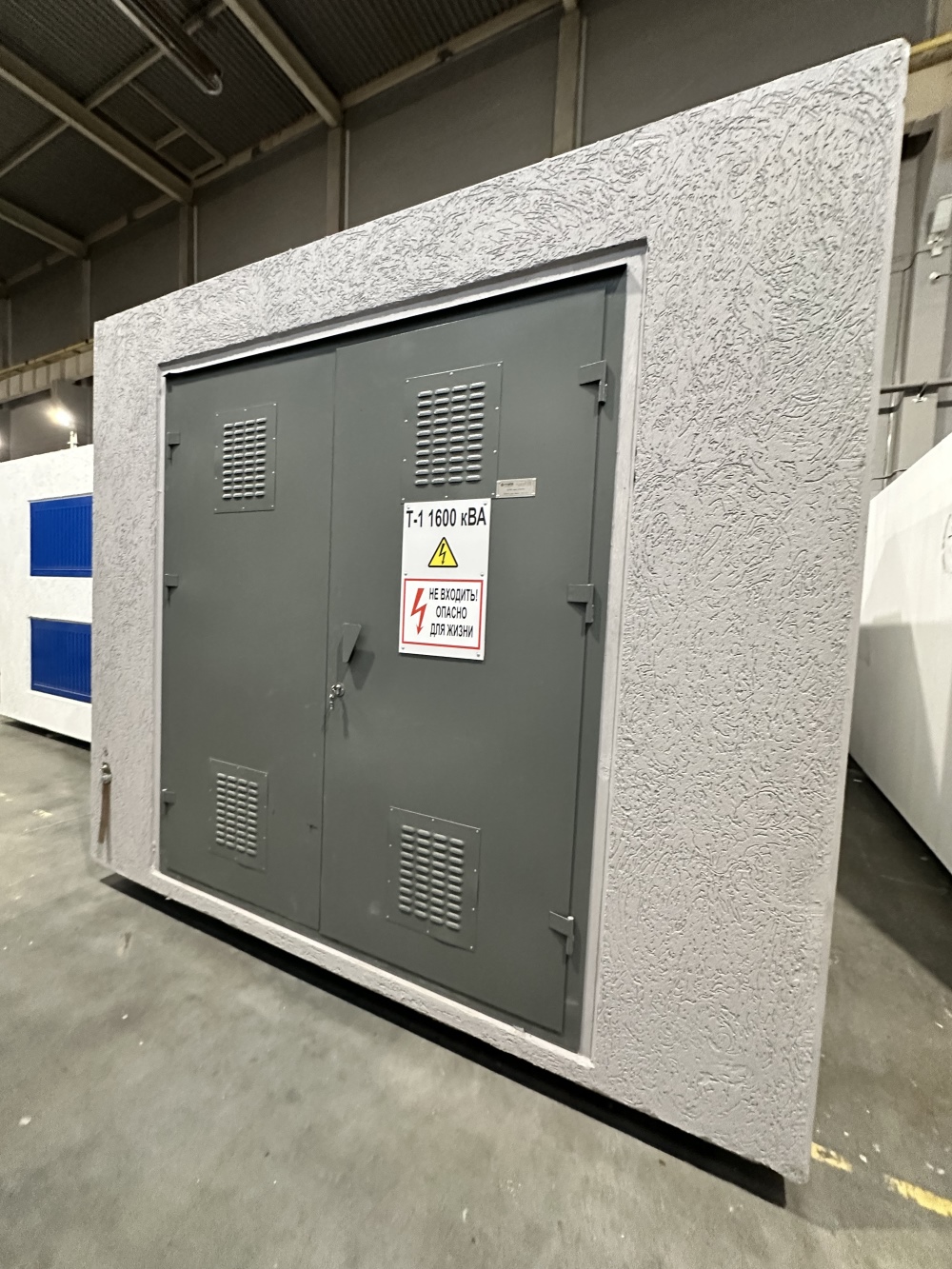

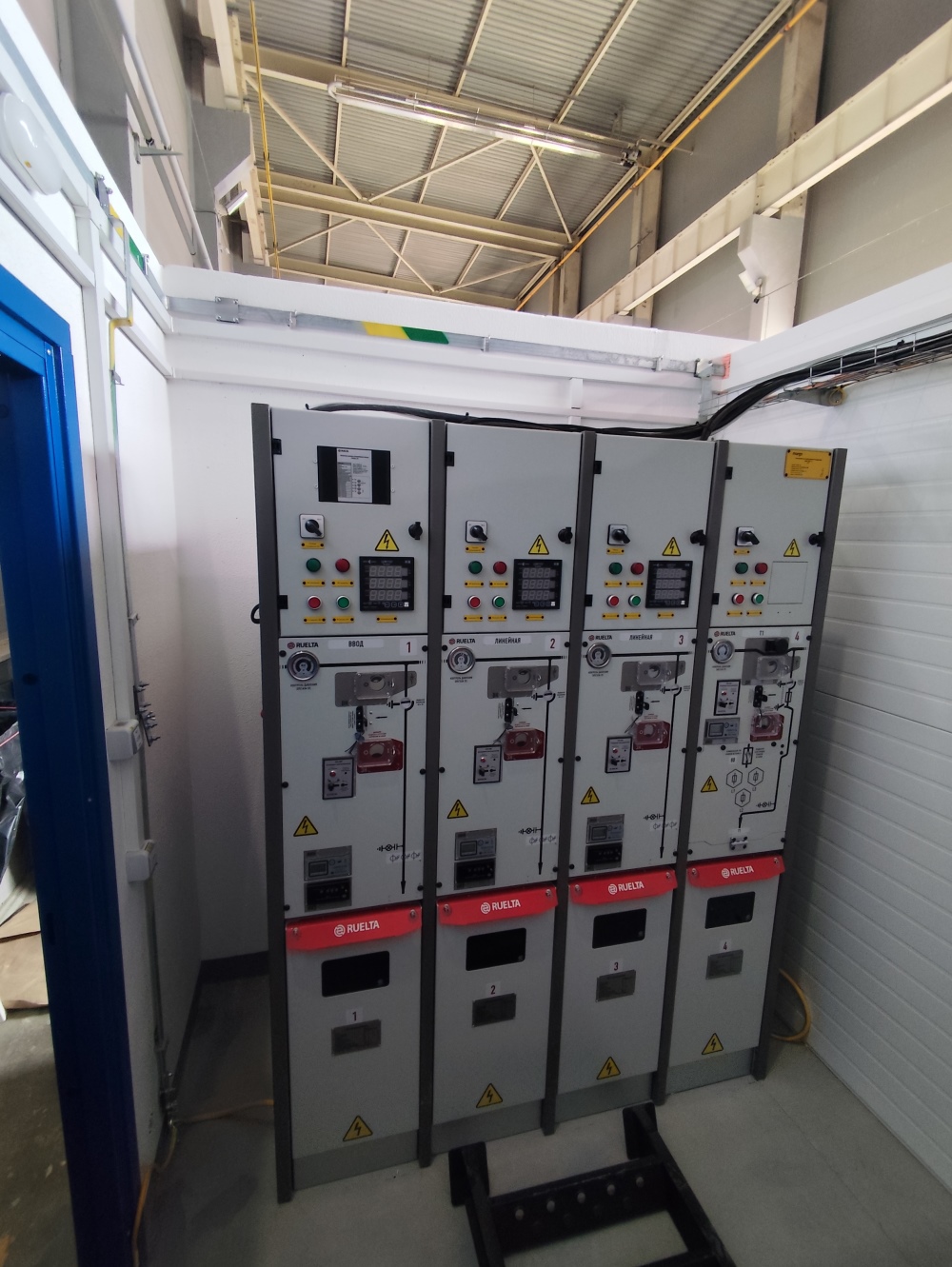

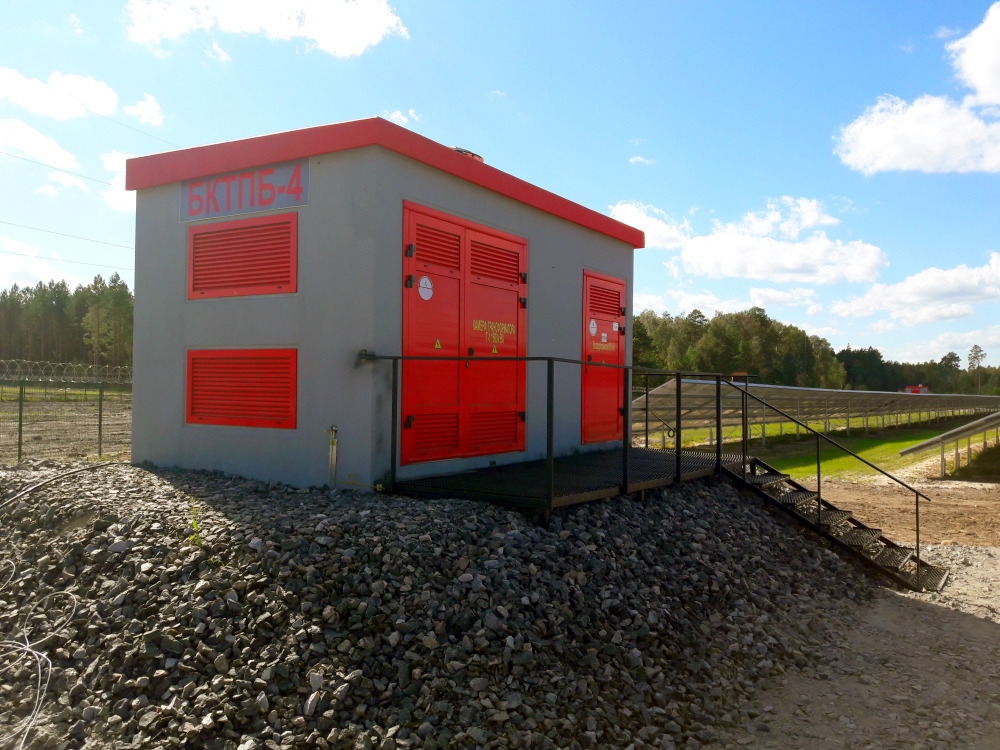

Галерея
Документы
Документы высылаем по запросу
