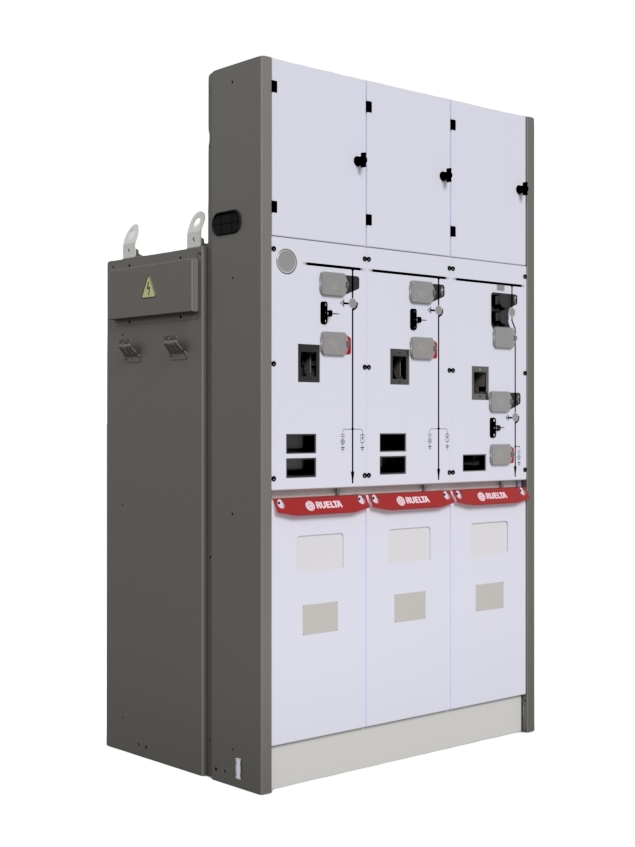

+375 176 58 23 88 Комплектное распределительное устройство серии "MGC"
КРУЭ серии "MGC" - это комплектные распределительные устройства с элегазовой изоляцией для вторичных распределительных сетей. Подходят для применения в распределительных сетях 6-20кВ, номинальный ток сборных шин до 1250А.
Описание
КРУЭ серии "MGC" - комплектные распределительные устройства в элегазовой изоляции серии "MGC" на номинальное напряжение 6-20кВ, номинальный ток сборных шин до 1250А. КРУЭ серии "MGC" предназначено для приема и распределения электроэнергии сетях с изолированной, резистивно-заземлённой или заземленной через дугогасящий реактор нейтралью. Все токоведущие части и коммутационные аппараты КРУЭ серии “MGC” помещены в герметичный бак из нержавеющей стали, заполненный элегазом (SF₆) под низким давлением. Элегаз (SF₆) применяется в качестве изолирующей и дугогасящей среды.
Технические характеристики
- Номинальное напряжение: 6; 10; 15; 20кВ
- Номинальный ток сборных шин: 630-1250А
- Номинальная частота: 50Гц
- Ток термической стойкости: до 20кА
- Ток электродинамической стойкости: до 51кА
- Класс стойкости к внутренней дуге: A-FLR, 20кА 1с
- Климатическое исполнение и категория размещения: У3
- Степень защиты по ГОСТ 14254 (КРУЭ): IP3X
- Степень защиты по ГОСТ 14254 (бак КРУЭ): IP65
- Верхнее рабочее значение температуры окр. воздуха: +40°С
- Нижнее рабочее значение температуры окр. воздуха: -40°С
- Высота установки над уровнем моря: до 1000м
- Сейсмостойкость, баллов по шкале MSK-64, не менее: 6
Преимущества
- Гибкость конфигурации и модульность
- Максимальная компактность и экономия пространства
- Абсолютная защита от внешней среды
- Безопасность персонала и оборудования
- Отсутствие открытых токопроводящих частей
- Минимальные эксплуатационные расходы
- Высокий коммутационный ресурс
- Полный срок службы КРУ должен составлять не менее 30 лет

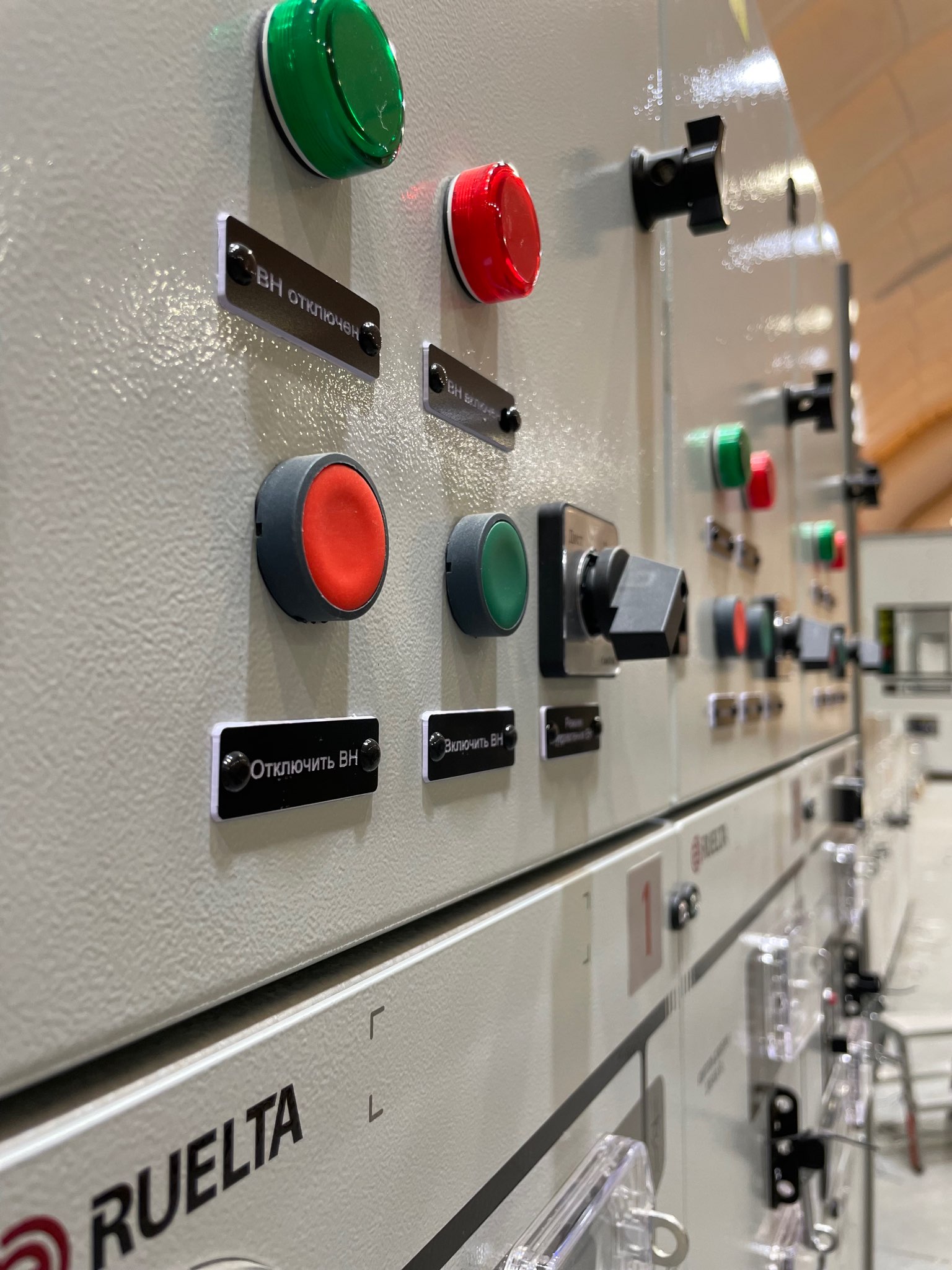

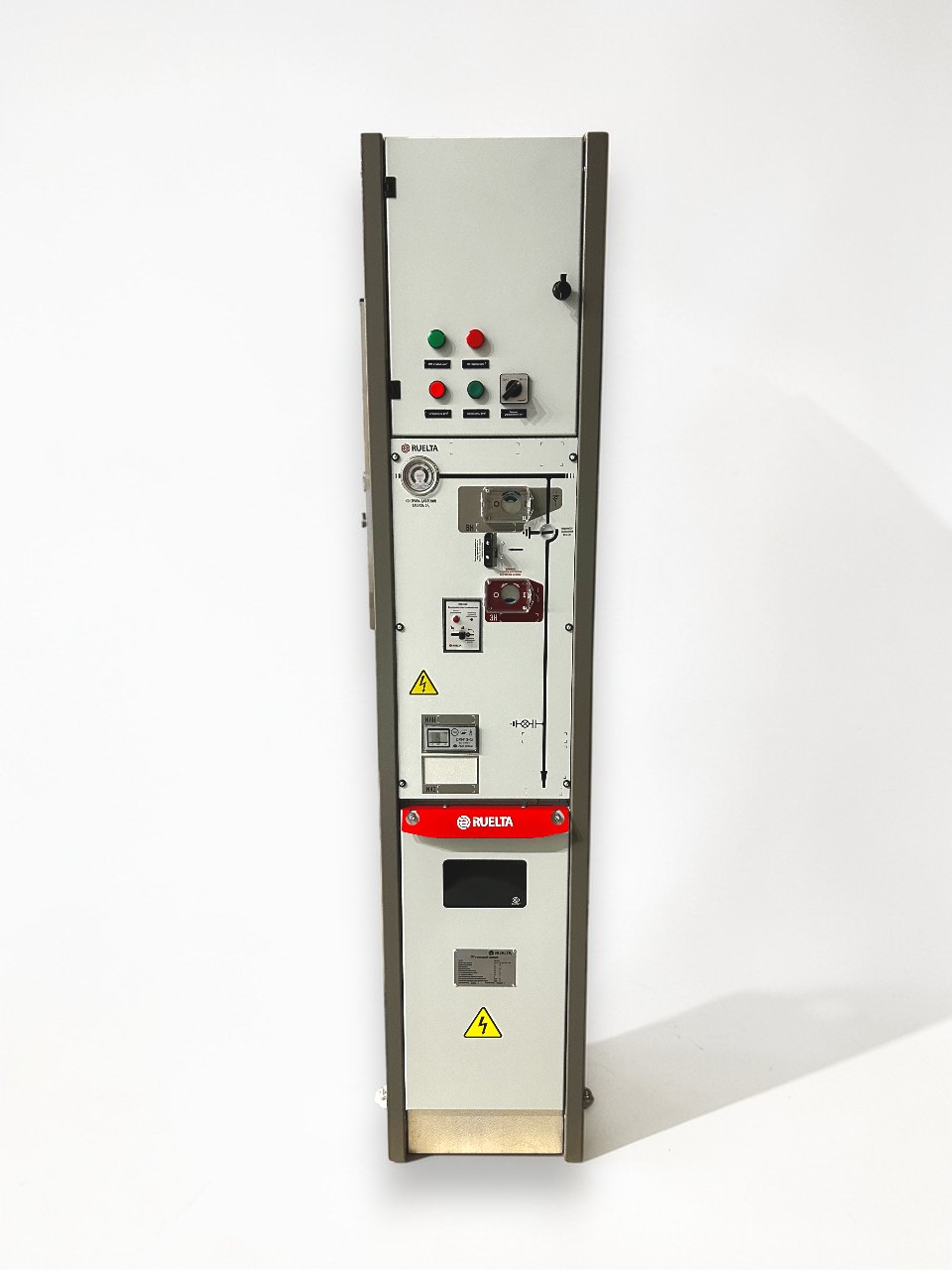

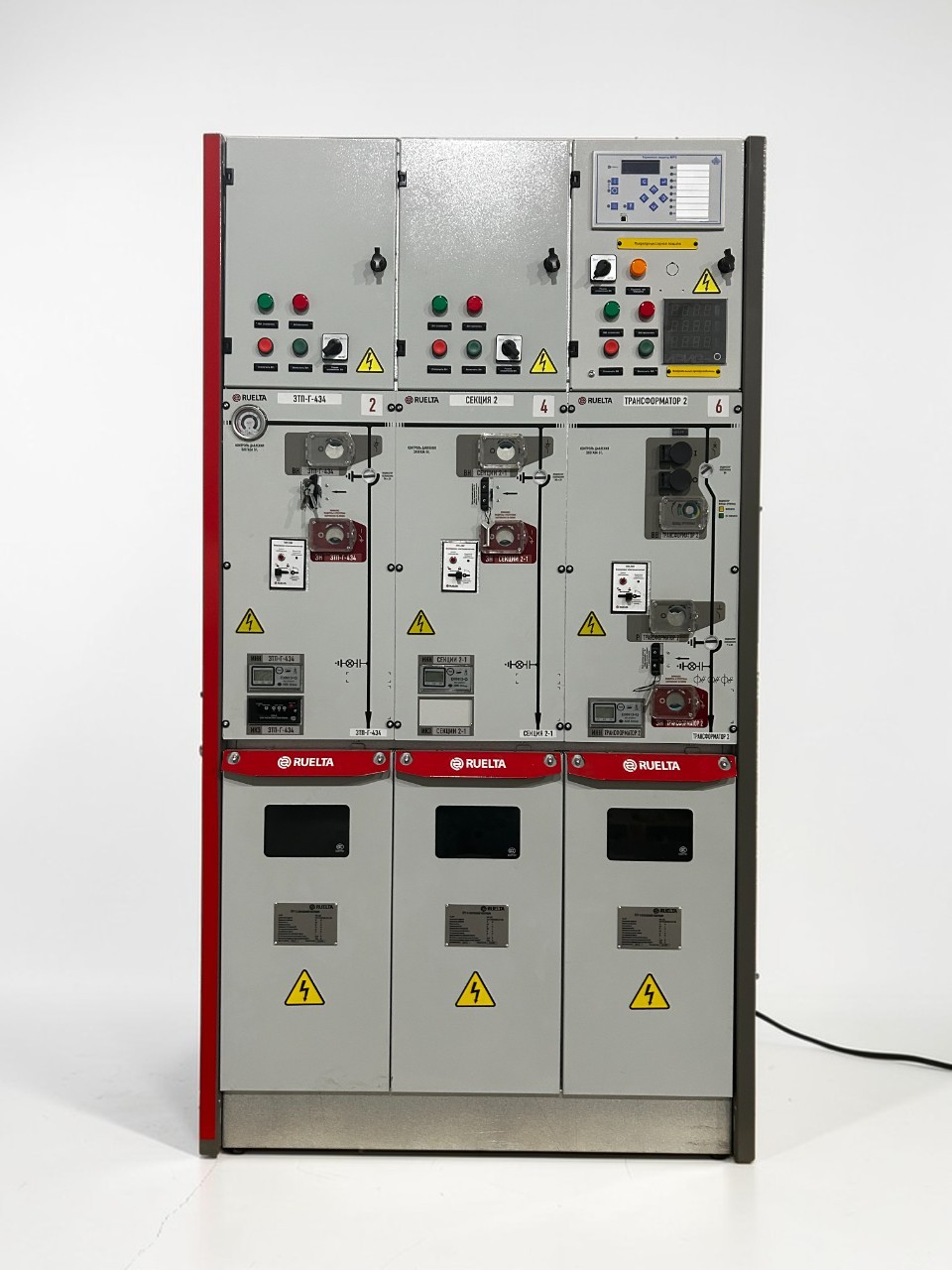

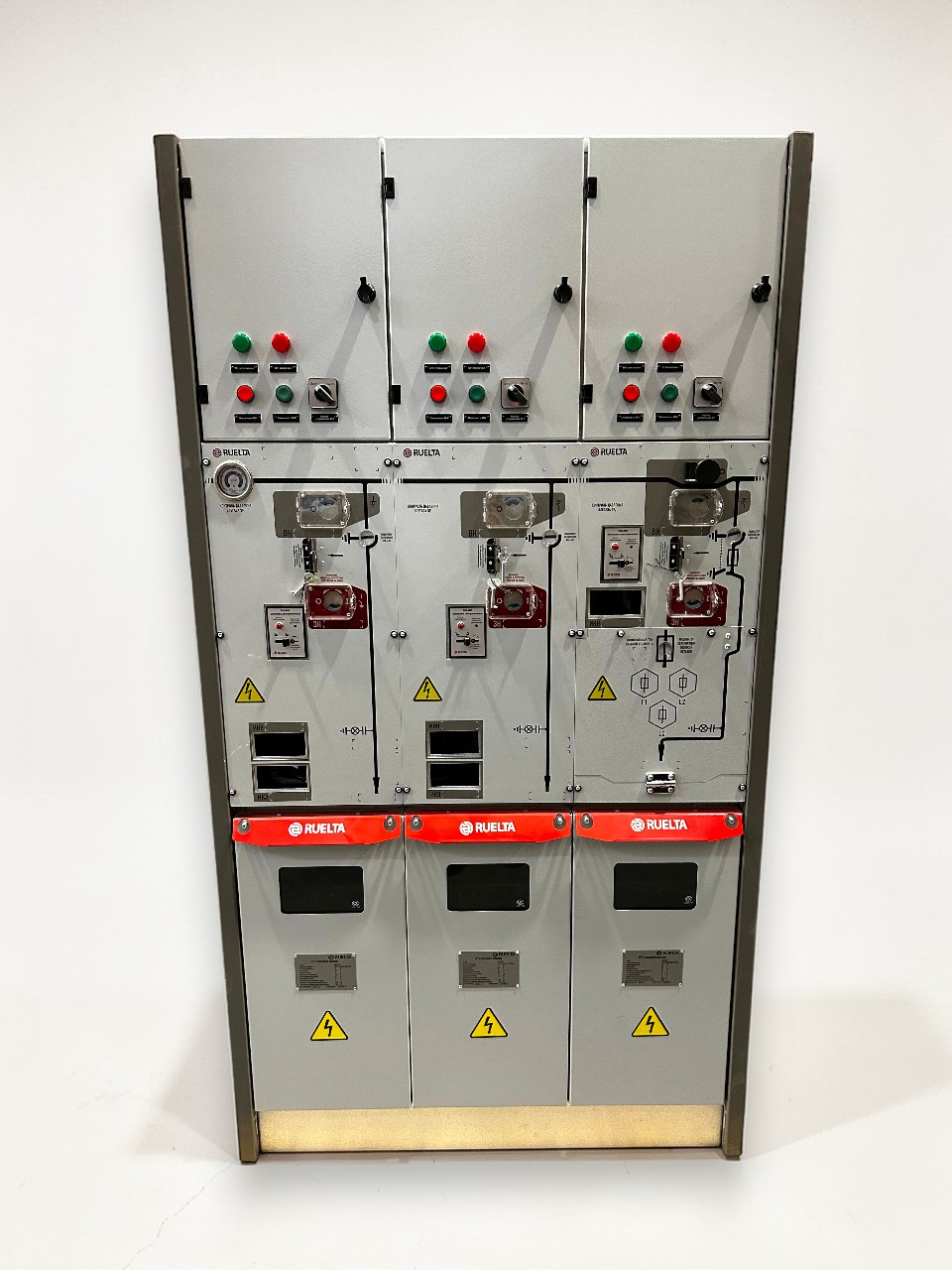

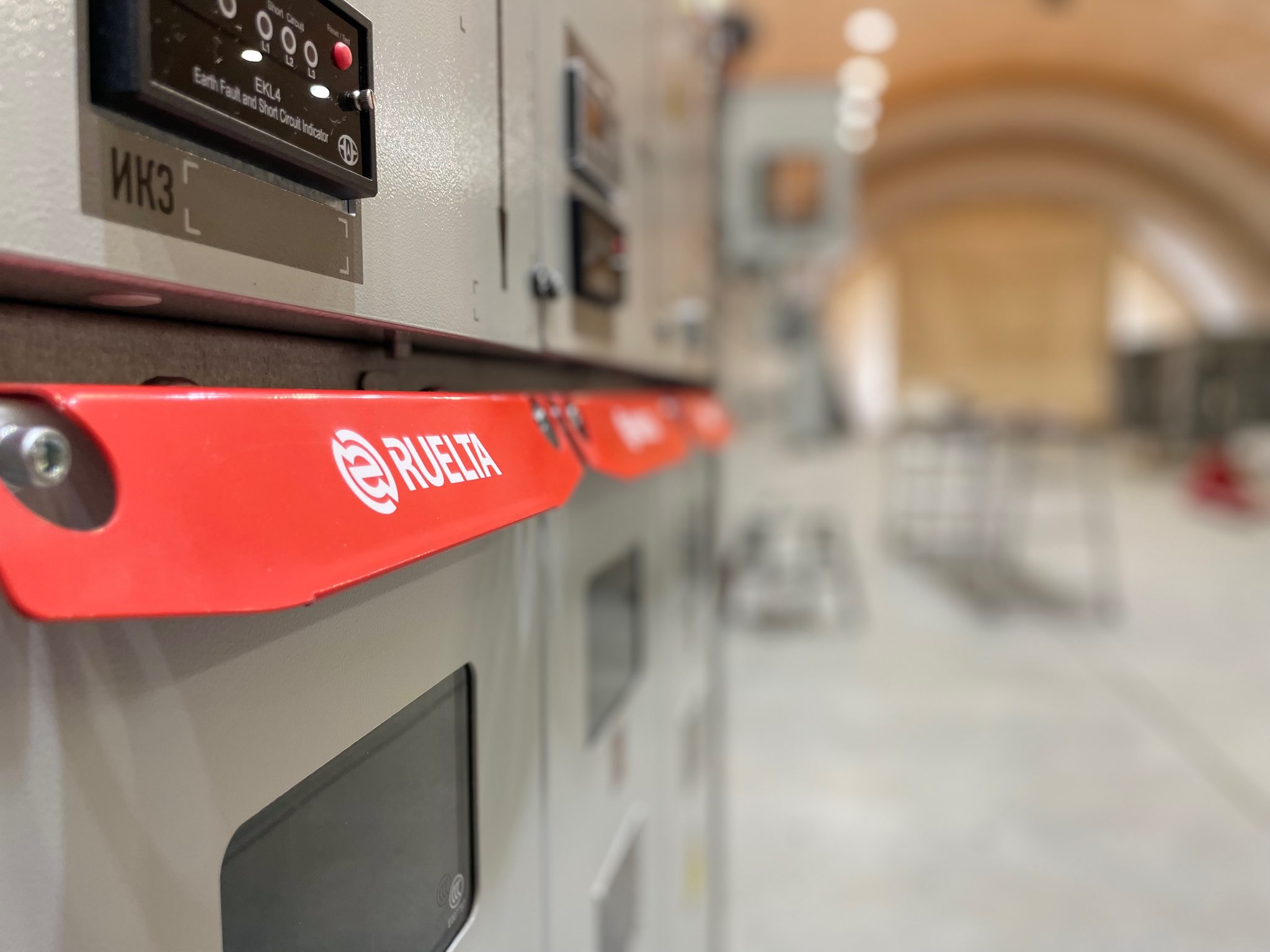

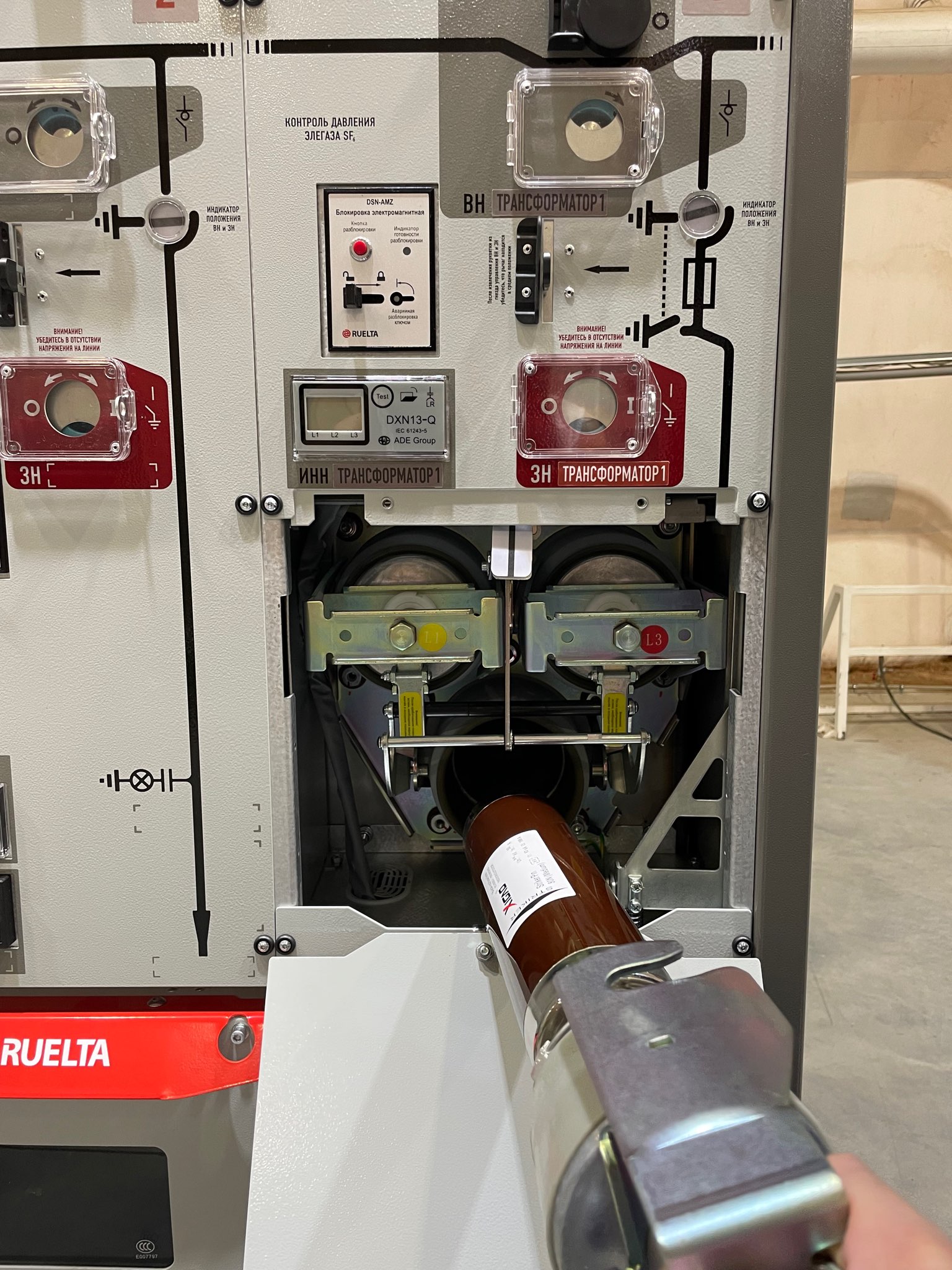

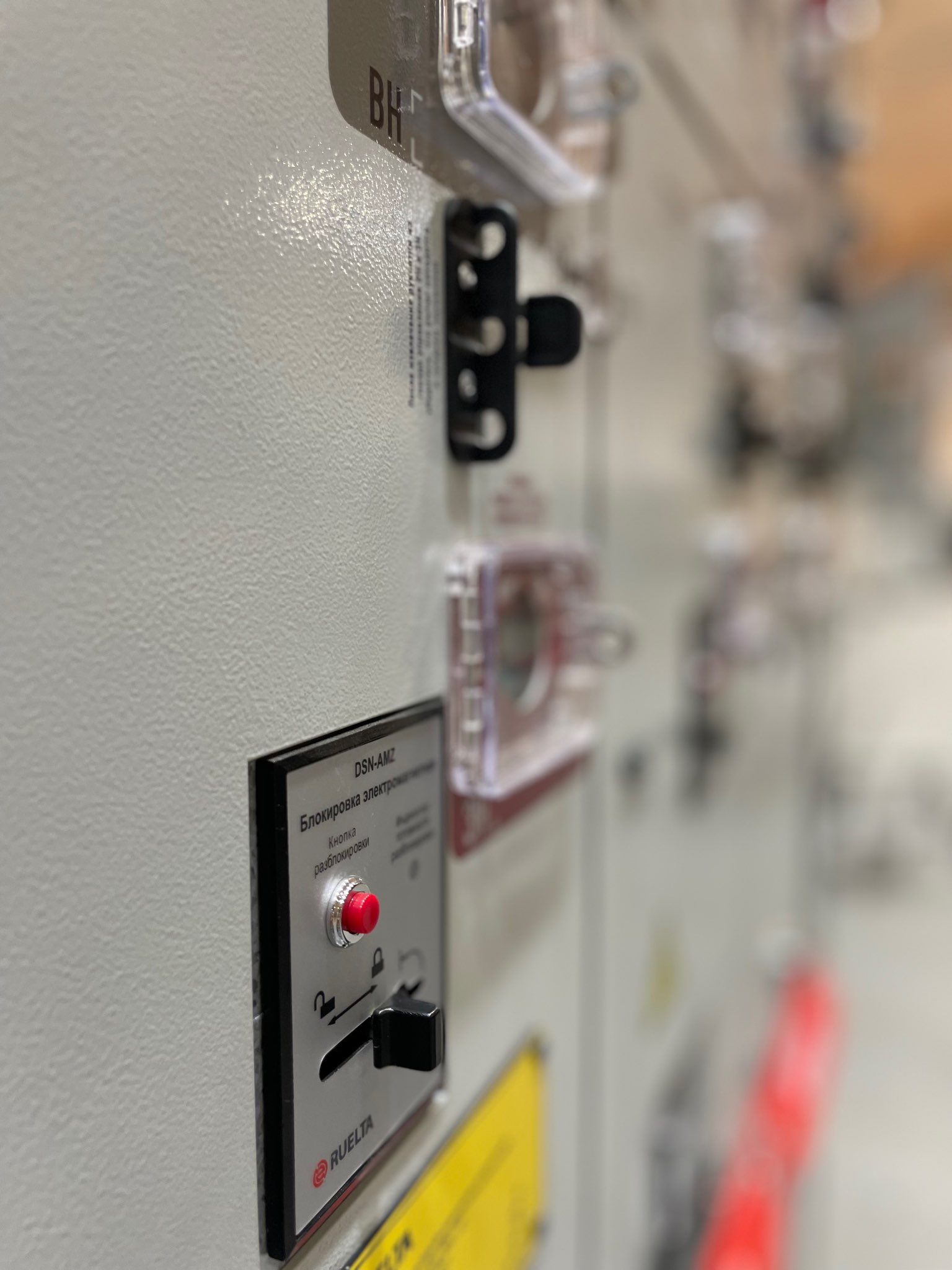

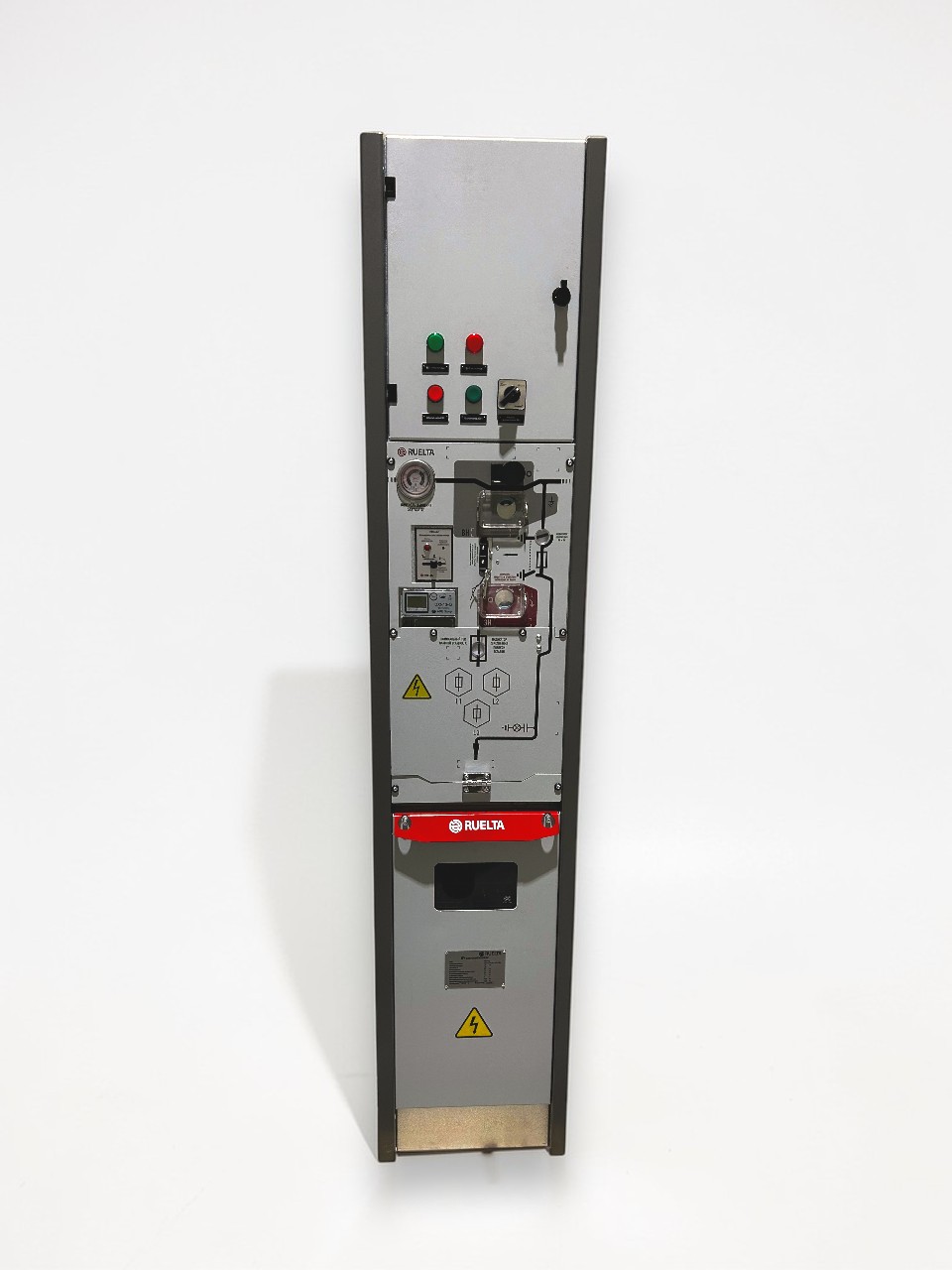

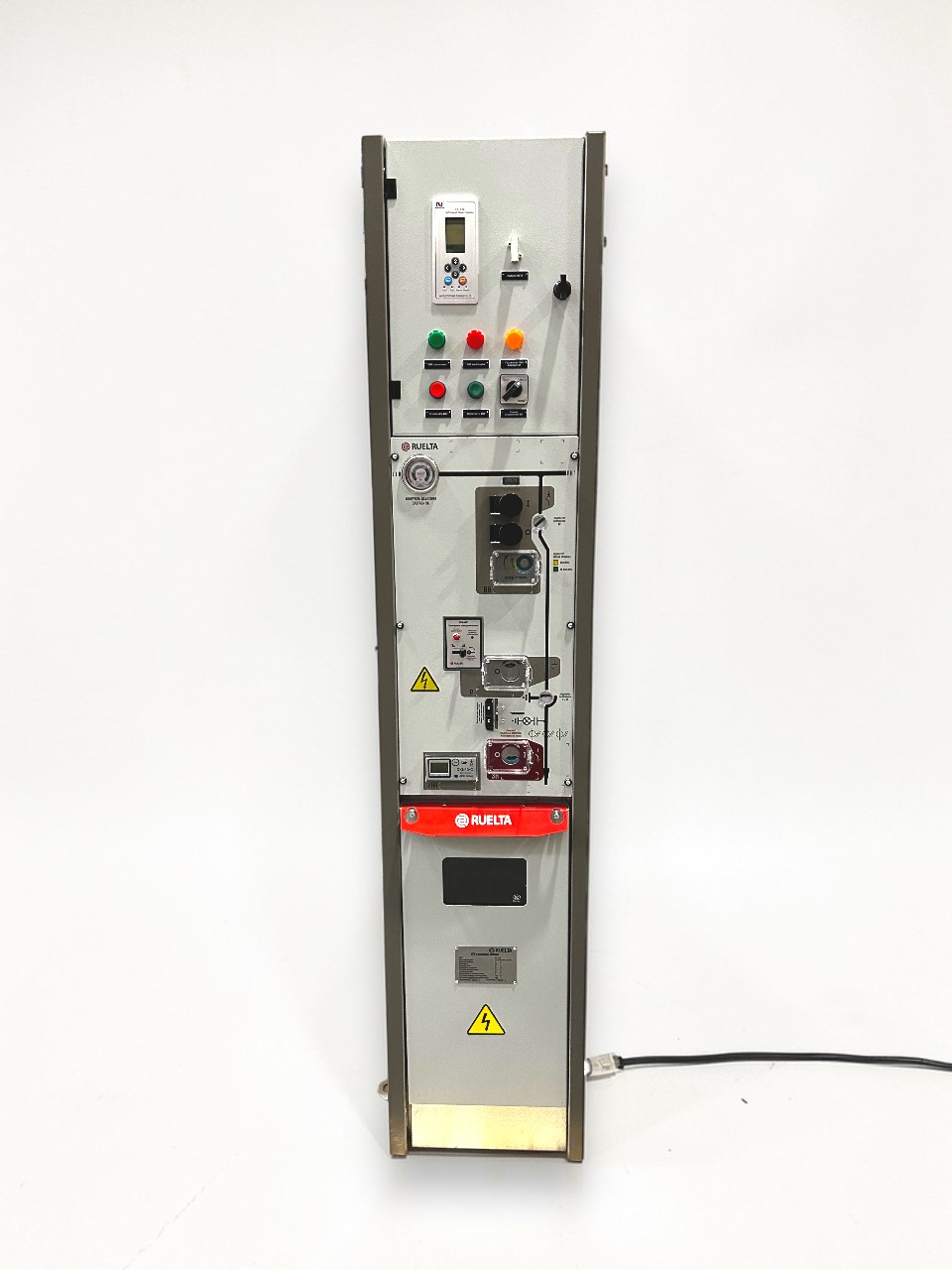

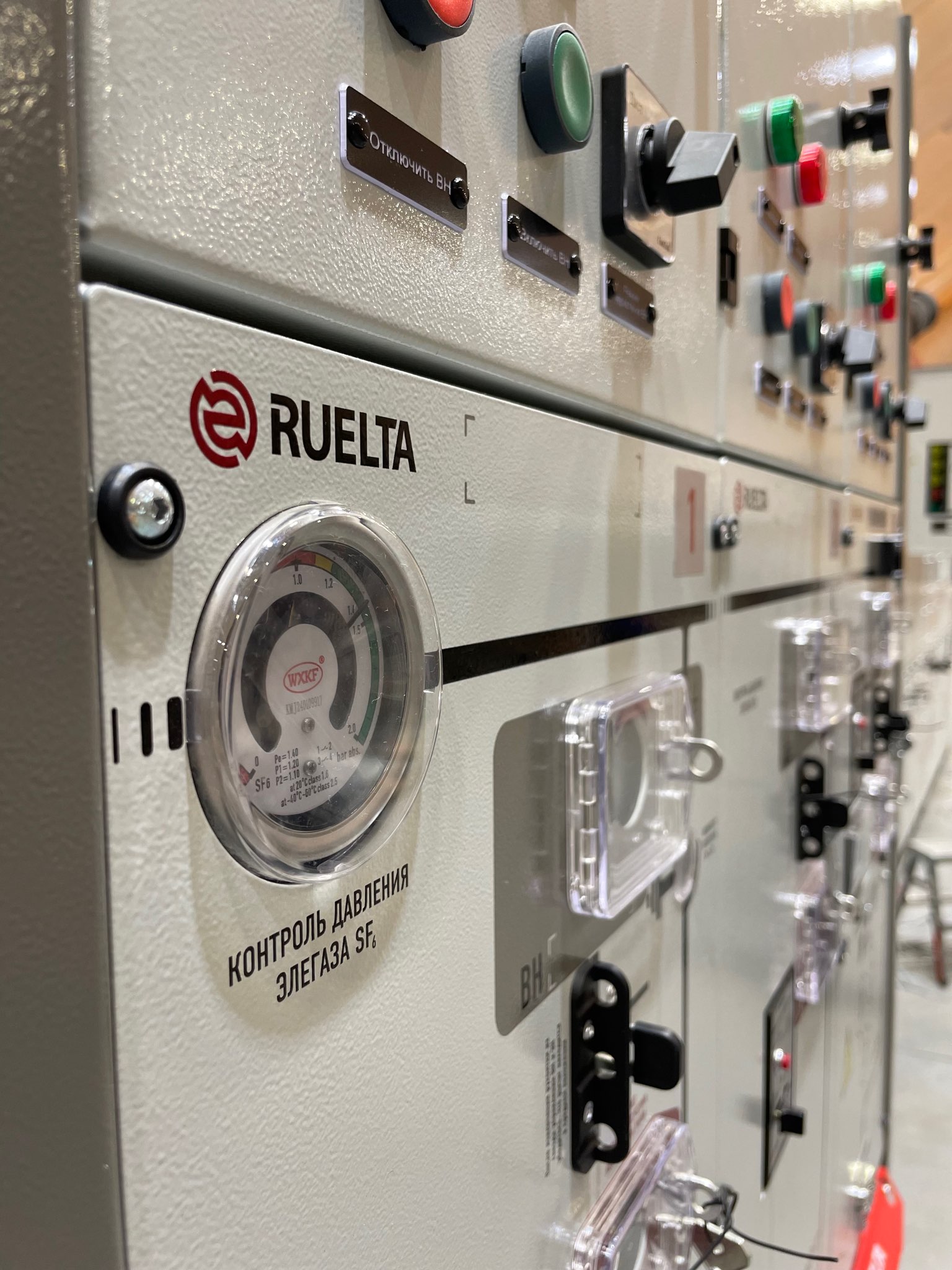

Галерея
Документы
Документы высылаем по запросу
