КТП серии "Неман"

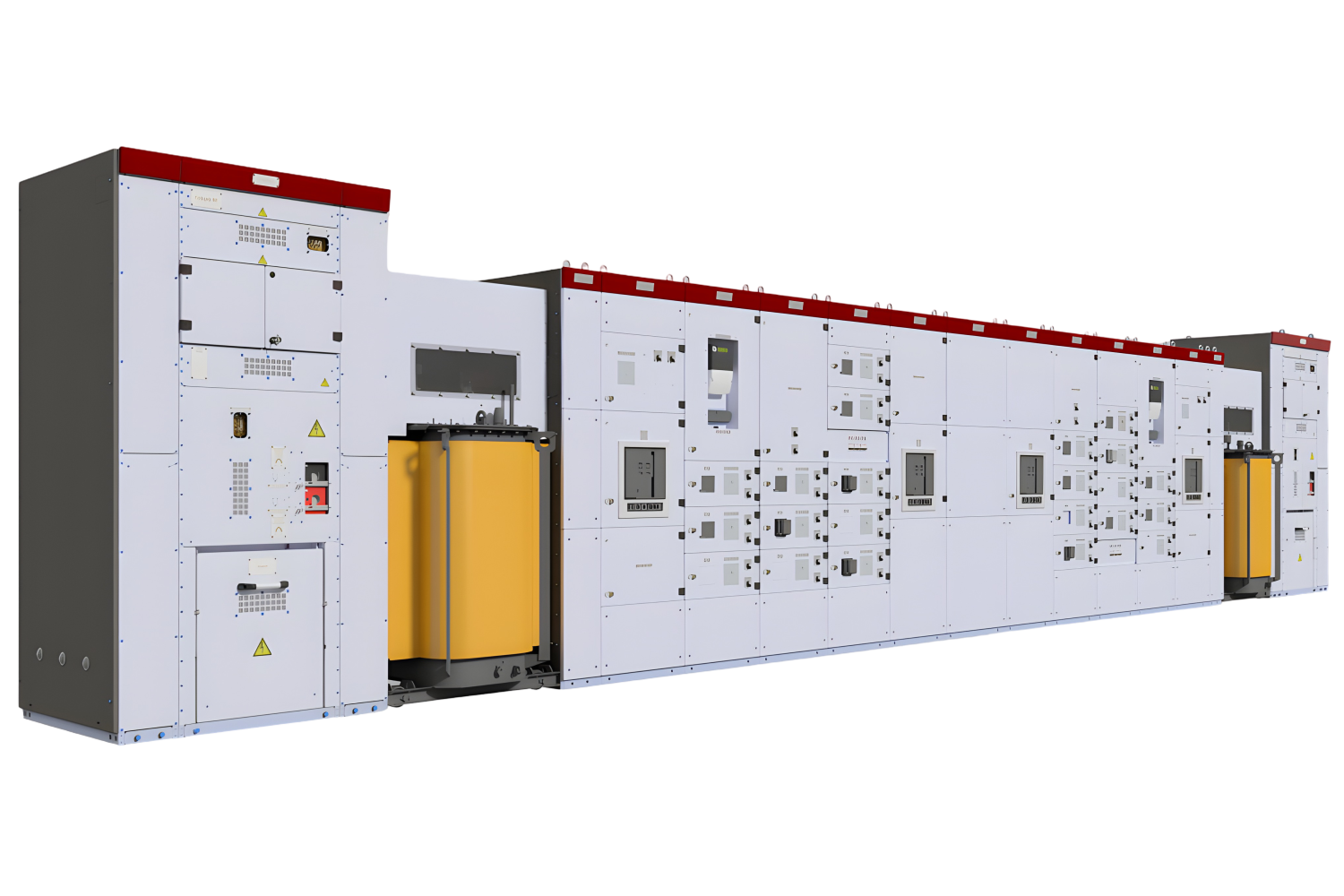

Комплектная трансформаторная подстанция серии "Неман"

Описание

КТП серии "Неман" - комплектные трансформаторные подстанции серии "Неман" на номинальное напряжение 6-35/0,4-0,69кВ, мощностью силовых трансформаторов до 3200кВА, которые размещают внутри производственного здания. КТП серии "Неман" предназначены для приема, преобразования и распределения электроэнергии сетях с изолированной, резистивно-заземлённой или заземленной через дугогасящий реактор нейтралью на стороне ВН и глухозаземленной нейтралью на стороне НН. В состав КТП серии "Неман" входит силовые трансформаторы, комплектные распределительные устройства, низковольтные комплектные устройства, шинные и кабельные перемычки. В зависимости от проекта КТП серии "Неман" могут быть укомплектованы сухими или масляными трансформаторами, КСО, КРУ, НКУ различных исполнений и комплектаций.

Технические характеристики

  • Номинальная мощность силового трансформатора: 25-3200кВА
  • Номинальное напряжение на стороне ВН: 6; 10; 15; 20; 35кВ
  • Номинальное напряжение на стороне НН: 0,4; 0,69кВ
  • Номинальный ток сборных шин на стороне ВН: 250-2000А
  • Номинальный ток сборных шин на стороне НН: 100-6300А
  • Номинальная частота: 50Гц
  • Ток термической стойкости на стороне ВН: до 40кА
  • Ток электродинамической стойкости на стороне ВН: до 81кА
  • Ток термической стойкости на стороне НН: до 100кА
  • Ток электродинамической стойкости на стороне НН: до 100кА
  • Климатическое исполнение и категория размещения: У3
  • Степень защиты по ГОСТ 14254: не менее IP2X
  • Верхнее рабочее значение температуры окр. воздуха: +45°С
  • Нижнее рабочее значение температуры окр. воздуха: -45°С
  • Высота установки над уровнем моря: до 1000м

Преимущества

  • Гибкость комплектации
  • Удобство обслуживания
  • Безопасность персонала и оборудования
  • Экономия на строительной части
  • Сокращение сроков проектирования и монтажа
  • Возможность размещения КТП максимально близко к центру нагрузок
  • Оптимальное решение для реконструкции



Документы

Документы высылаем по запросу
